전자회로에서의 미분 회로는 입력 신호의 순간적인 변화에 민감하게 반응하여 신호의 경계 검출이나 고속 신호의 변화 탐지 등에 효과적으로 사용됩니다. 이 글은 RC 기반 미분 회로와 연산 증폭기를 활용한 미분 회로의 원리, 구성, 동작 특성 및 실제 회로 설계 시 고려해야 할 사항들을 설명합니다.



RC 미분 회로의 원리와 동작

RC 미분 회로의 기본 구성

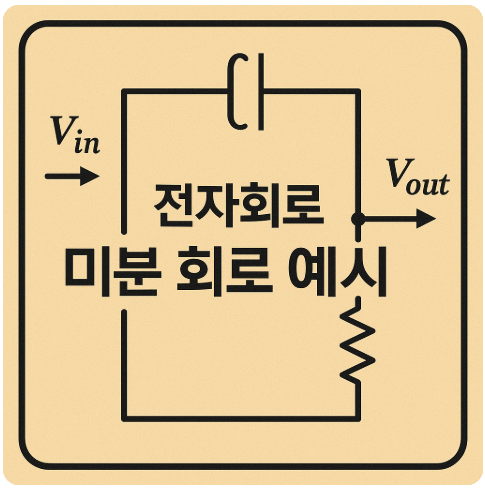

RC 미분 회로는 커패시터(C)와 저항(R)을 직렬로 연결하고, 출력은 저항 양단에서 측정하는 구조입니다. 이 회로는 시간적으로 빠른 신호 변화에 대해 민감하게 반응하여, 입력 신호의 변화율에 비례하는 전압을 출력으로 제공합니다.

• 입력: 시간에 따라 변화하는 신호
• 출력: 입력의 시간 변화율에 비례하는 스파이크 파형

RC 미분 회로는 신호의 경계 또는 빠른 전이(edge)를 포착하는 데 매우 유용한 회로입니다.

출력 파형 분석

계단형 신호(step input)를 입력으로 주었을 때, 출력은 짧은 시간 동안의 스파이크(spike) 형태로 나타납니다. 이는 신호가 갑자기 변화할 때만 출력이 크게 반응하며, 이후에는 점차 0으로 수렴합니다.

이러한 특성은 디지털 신호 처리, 펄스 검출, 타이밍 회로 등에서 유용하게 활용됩니다.

시정수(RC)의 영향

시정수(RC = R × C)는 출력 신호의 폭과 강도에 큰 영향을 미칩니다.

시정수	출력 파형 특성
작을 경우	짧고 날카로운 스파이크
클 경우	완만하고 긴 스파이크

따라서 원하는 신호 응답 특성에 따라 적절한 시정수를 선택하는 것이 중요합니다.

RC 미분 회로 설계 시 필요한 저항 및 커패시터 값 계산기는 디지키 계산기를 참고해 보세요.

연산 증폭기를 이용한 미분 회로 설계

Op-Amp 미분 회로의 구성

Op-Amp를 활용한 미분 회로는 입력에 커패시터를, 피드백 경로에 저항을 연결한 구조입니다. 이 구조는 이론적으로 입력 신호의 시간 미분값을 출력으로 제공합니다.

• 입력 신호가 빠르게 변화할수록 출력 전압이 커짐
• 고속 응답이 필요한 회로에 적합

주파수 응답 특성

이 회로는 주파수에 따라 다음과 같은 응답을 보입니다:

• 고주파: 이득 증가 → 고속 변화 감지
• 저주파: 이득 감소 → 느린 신호는 무시

결과적으로, Op-Amp 미분 회로는 하이패스 필터(high-pass filter)처럼 동작합니다. 이러한 특성은 경계 감지, 트랜지언트 응답 분석 등에서 효과적입니다.

안정성 및 노이즈 고려사항

미분 회로는 고주파 노이즈에 매우 민감하므로, 설계 시 다음 사항을 고려해야 합니다:

• 입력에 직렬 저항 추가: 고주파 노이즈 억제
• 피드백 경로에 커패시터 병렬 연결: 고주파 이득 제한, 회로 안정성 향상

이러한 조치는 출력 신호의 과도한 진동이나 노이즈 반응을 줄여, 보다 안정적인 회로 동작을 보장합니다.

Op-Amp 미분 회로의 설계와 시뮬레이션을 직접 해보고 싶다면 Falstad 회로 시뮬레이터를 활용해보세요.

미분 회로의 실용적 응용 사례

미분 회로는 전자공학에서 신호의 변화율을 감지하는 데 사용되는 중요한 회로입니다. 이러한 회로는 다양한 분야에서 실용적으로 활용되고 있습니다.

신호 경계 검출

미분 회로는 입력 신호의 급격한 변화에 민감하게 반응하여, 신호의 상승 및 하강 에지를 검출하는 데 사용됩니다. 이는 디지털 신호 처리나 타이밍 회로에서 유용합니다.

• 디지털 신호 처리: 미분 회로를 사용하여 디지털 신호의 변화 지점을 정확히 감지할 수 있습니다.
• 타이밍 회로: 신호의 에지 검출을 통해 정확한 타이밍 제어가 가능합니다.

펄스 생성 및 변환

미분 회로는 연속적인 입력 신호를 짧은 펄스로 변환하는 데 사용됩니다. 이러한 펄스는 타이밍 제어나 동기화 신호로 활용될 수 있습니다.

• 타이밍 제어: 펄스를 이용하여 시스템의 동작 타이밍을 제어할 수 있습니다.
• 동기화 신호: 시스템 간의 동기화를 위한 신호로 활용됩니다.

고속 신호 처리

고속 신호의 변화율을 감지하는 데 미분 회로가 사용됩니다. 이는 통신 시스템이나 레이더 신호 처리 등에서 중요합니다.

• 통신 시스템: 고속 데이터 전송에서 신호의 변화율을 감지하여 오류를 줄일 수 있습니다.
• 레이더 신호 처리: 빠르게 변화하는 신호를 감지하여 정확한 정보를 얻을 수 있습니다.

자주 묻는 질문 (Q&A)

Q1. 미분 회로와 적분 회로의 차이점은 무엇인가요?

• 미분 회로: 입력 신호의 변화율에 반응하여 출력합니다.
• 적분 회로: 입력 신호의 누적값에 비례하는 출력을 생성합니다.
• 즉, 미분 회로는 신호의 급격한 변화를 강조하고, 적분 회로는 신호의 평균적인 특성을 강조합니다.

Q2. 미분 회로에서 시정수(RC)는 어떻게 선택하나요?

• 시정수는 원하는 출력 특성에 따라 결정됩니다.
• 일반적으로 입력 신호의 변화 속도에 맞추어 시정수를 설정합니다.
• 너무 작으면 노이즈에 민감해지고, 너무 크면 원하는 신호를 제대로 감지하지 못할 수 있습니다.

Q3. Op-Amp 미분 회로에서 안정성을 높이려면 어떻게 해야 하나요?

• 입력에 저항을 추가하거나, 피드백 경로에 커패시터를 병렬로 연결하여 고주파 노이즈를 억제할 수 있습니다.
• 적절한 Op-Amp 선택과 회로 레이아웃 설계도 중요합니다.

Q4. 미분 회로는 어떤 분야에서 주로 사용되나요?

• 디지털 신호 처리, 타이밍 회로, 통신 시스템, 레이더 신호 처리 등 다양한 분야에서 사용됩니다.

Q5. 미분 회로의 주요 구성 요소는 무엇인가요?

• 일반적으로 저항(R)과 커패시터(C)로 구성되며, Op-Amp를 사용할 수도 있습니다.

미분 회로는 신호의 변화율을 감지하여 다양한 전자 시스템에서 중요한 역할을 합니다.
